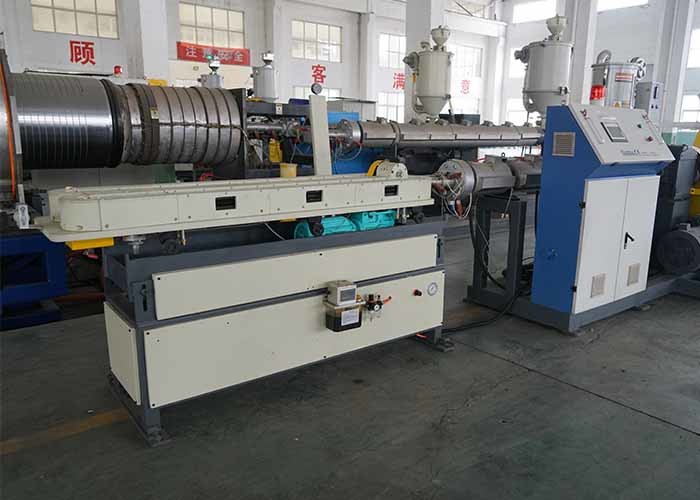

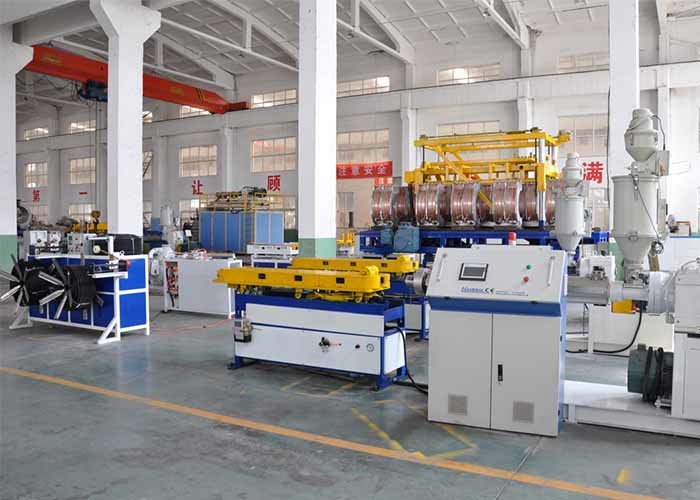

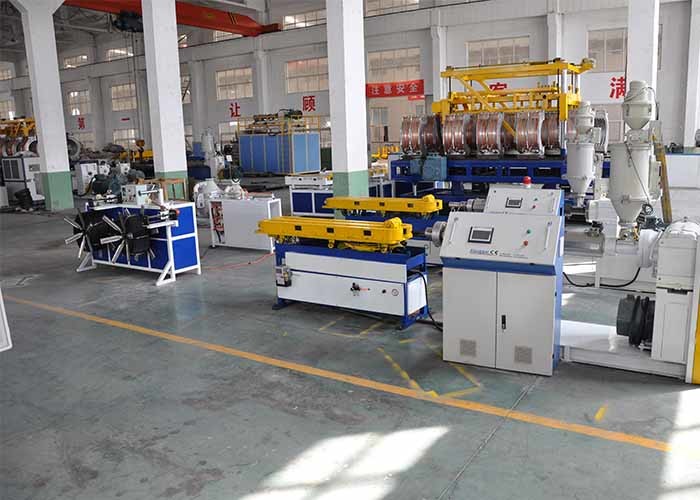

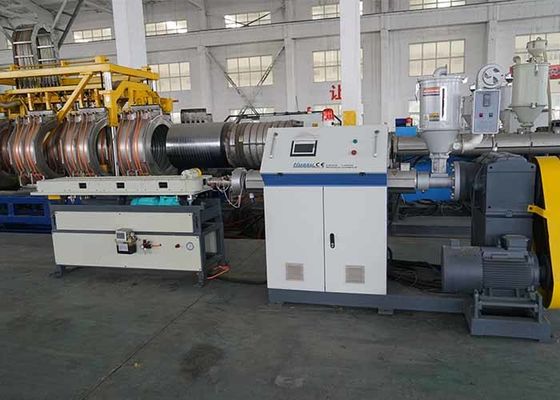

خط لوله راه راه تک دیواری OD 23mm 22kw 80kg / H

خط لوله راه راه تک دیواری OD 23mm 22kw 80kg / H

  • خط لوله راه راه تک دیواری OD 23mm 22kw 80kg / H
  • خط لوله راه راه تک دیواری OD 23mm 22kw 80kg / H
  • خط لوله راه راه تک دیواری OD 23mm 22kw 80kg / H
  • خط لوله راه راه تک دیواری OD 23mm 22kw 80kg / H
خط لوله راه راه تک دیواری OD 23mm 22kw 80kg / H
جزئیات محصول:
محل منبع: چین
نام تجاری: SD HUASU
گواهی: CE, ISO9001:2008, UL, QS, GMP
شماره مدل: SBG 63H
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
جزئیات بسته بندی: بسته استاندارد
زمان تحویل: 30 روز کاری
شرایط پرداخت: T / T
قابلیت ارائه: 50 مجموعه در ماه
مخاطب
توضیحات محصول جزئیات
قطر لوله: شناسه 16-50 میلی متر اکسترودر: SJ 65/30
Max. حداکثر output خروجی: 80 کیلوگرم در ساعت موتور AC: 22kw
معکوس کننده: ABB سیستم تغذیه: خودکار
حداکثر قدرت: 25KW
برجسته:

خط لوله راه راه 80 کیلوگرم در ساعت

,

خط لوله راه راه 22 کیلو وات

,

خط لوله راه راه OD 23 میلی متر

80 کیلوگرم در ساعت خروجی با سرعت بالا تک جداره موجدار خط لوله SBG-50 موتور 22 کیلو وات

اطلاعات کلی

  • درخواست ویژه از مشتری:
  • تخصص:
  • محصولات:
    • کاربرد: هدایت الکتریکی ، تخلیه آب
    • طول لوله: طبق درخواست مشتری
    • مواد اولیه پیشنهادی:
    • لیست لوله و درجه فشار:
نه قطر داخلی (میلی متر) قطر خارج (میلی متر) تذکر
1   16
2   23



شرایط محیطی



محل کارگاه
منبع تغذیه بدون منطقه خطرناک ، بدون منطقه توقف برق
درجه رطوبت ≤95
درجه حرارت 0-36



شرایط کار



قدرت 380 ولت / 3 فاز / 50 هرتز
حداکثر قدرت 25 کیلووات
آب خنک کننده بازیافت آب≤20 ℃ ، ≥0.3 مگاپاسکال ، ~ 0.5T / ساعت
هوای فشرده 0.3m3 / min ، > 0.5Mpa
ابعاد خط 6.5 متر/1.5 متر / 1.5 متر



عملکرد فنی اصلی



اکسترودر موتور حداکثر خروجی توجه داشته باشید
SJ55 / 30 22 کیلووات 80 کیلوگرم در ساعت



1. ظرفیت خروجی با توجه به مواد و شرایط کار متفاوت است.

2. سرعت خط: با توجه به ضخامت ، ایستاده لوله و شرایط عملکرد.

3. جهت عملیاتی: از راست به چپ.

4. رنگ خط: رنگ استاندارد HUASU.

5. حق دارد مشخصات خط را بهبود بخشد ، در صورت وجود هرگونه تغییر در آینده ، مشتری از آن مطلع نخواهد شد.



پیکربندی تجهیزات



نه نام و مدل تعداد
1.0 اکسترودر تک پیچ SJ-55/30 1 مجموعه
2.0 قالب ها سر قالب و بلوک قالب (16 میلی متر ، 23 میلی متر) 2 ست
3.0 ماشین تشکیل 1 مجموعه
4.0 ماشین سیم پیچ 1 مجموعه
5.0 سیستم کنترل PLC 1 مجموعه



جزئیات فنی اطلاعات



10 تنها-پیچ اکسترودر SJ-55 /30

- پیچ پیچ پیچ HV> 740

- سختی بشکه HV> 940

- مواد 38CrMoAlA دست زدن به نیترات

- عمق نیترید شدن بشکه 0.5-0.7 میلی متر

- عمق نیتریدینگ پیچ 0.4-0.6 میلی متر

- قطر پیچ 55 میلی متر

--L: D 30: 1

گرمایش و سرمایش

- منطقه گرمایش بشکه 3 منطقه × 4 کیلو وات

- منطقه خنک کننده بشکه 3 منطقه 6 0.06kw

2Zones منطقه گرمایش سر

رانندگی

- قدرت 22 کیلو وات

- تبدیل فرکانس هیتاچی، ژاپن

- سطح چرخ دنده سخت جعبه چرخ



قالب 2.0

21 بمیر سر

- مشخصات φ16 ، φ23 میلی متر

--مواد 40Cr

- حلقه گرمایش فولاد ضد زنگ

2.2 بلوک قالب

- مشخصات φ16 ، φ23 میلی متر

- 70 جفت جمع کنید

- بلوک قالب کل طول 70 × 56.55 = 4071.6 میلی متر

- نوع خنک کننده خنک کننده آب



3.0 ماشین تشکیل

- خنک کننده پایه پایه خنک کننده الگو

- فرآیند چدن مواد قالب

- نوع انتقال آهنگ مسیر

- طول بسته شدن قالب 1310 میلی متر

- چرخ دنده جعبه جعبه ، جعبه کاهش سرعت چرخ کرم 1 مجموعه

جعبه کاهش سرعت چرخ دنده 1 ست

- حداکثرسرعت 21 متر در دقیقه

- تبدیل فرکانس موتور 3kw قدرت

- نفوذ نوع شمارش متر



4.0 خودکار ماشین سیم پیچ

موتور در حال حرکت Toque

- صفحه سیم پیچ داخلی 220 * خارجی 600 * عرض 260 میلی متر

- حداکثرطول 50m / r



5.0 PLC سیستم کنترل

- قطعات الکتریکی از زیمنس استفاده می کنند

--PLC زیمنس
