محل منبع: | چین |
نام تجاری: | SD Huasu Brand |
گواهی: | CE, ISO9001:2008, UL, QS, GMP |
شماره مدل: | خط اکستروژن لوله راه راه تک جداره PE |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
جزئیات بسته بندی: | بسته استاندارد |
زمان تحویل: | 30 روز کاری |
شرایط پرداخت: | T / T |
قابلیت ارائه: | 50 مجموعه در ماه |
قالب: | سر بمیر ، بلوک قالب ، آستین آب | اکسترودر: | SJ 90/33 |
---|---|---|---|
L / D: | 33/1 | گرم شدن بشکه: | 5 منطقه x 4.5kw |
خنک کردن بشکه: | 5 منطقه x 0.18kw | موتور: | 150-1500 دور در دقیقه 75 کیلو وات |
برجسته: | خط اکستروژن لوله محافظ کابل 200 میلی متر,خط اکستروژن لوله راه راه,خط اکستروژن لوله PLC PE |
خط اکستروژن لوله محافظ کابل موجدار 50mm-200mm با اکسترودر SJ90 / 33
لیست خط تولید
نه | نام و مدل | تعداد | |
01 | اکسترودر تک پیچ SJ90x30 | 1 مجموعه | |
02 | قالب ها | بلوک قالب سر 50 میلی متر | 7 ست |
بلوک قالب سر 63 میلیمتر | |||
بلوک قالب سر 75 میلی متر | |||
بلوک قالب سر 90 میلی متر | |||
بلوک قالب سر 110 میلی متر | |||
بلوک قالب سر 160 میلی متر | |||
بلوک قالب سر 200 میلی متر | |||
03 | دستگاه تشکیل SBCJ-200 | 1 مجموعه | |
04 | دستگاه برش STG-200 | 1 مجموعه | |
05 | براکت واژگون | 1 مجموعه | |
06 | سیستم کنترل PLC | 1 مجموعه |
اطلاعات فنی دقیق
1.0 تک پیچ اکسترودر Sج90x30
- پیچ بشکه سختی پیچ HV> 740
- ماده 38CrMoAlA سختی بشکه HV> 940
- کنترل نیتریک کردن
- عمق نیتریداسیون بشکه 0.4-0.7 میلی متر
- عمق نیتریدینگ پیچ 0.3-0.6 میلی متر
- قطر پیچ 90 میلی متر
--L: D 30︰1
گرمایش و سرمایش
- منطقه گرمایش بشکه 5 منطقه x 4.5kw
- منطقه خنک کننده بشکه 5 منطقه x 0.18kw
- قدرت گرم کردن بشکه 23 کیلو وات
رانندگی
--AC موتور 150—1500 دور در دقیقه 75 کیلو وات
--مبدل فوجی
- رانندگی چرخ دنده جعبه چرخ
--Gear Material 20CrMnTi
- چرخ دنده مارپیچ نوع دنده
- حداکثرخروجی 260 کیلوگرم در ساعت
1.1 سیستم تغذیه خودکار
- خشک کن خودکار 1 عدد
- مواد خودکار لودر 1 عدد
قالب 2.0
2.1 مرگ سر
- مشخصات: Φ50 ، Φ63 ، Φ75 ، Φ90 ، Φ110 ، Φ160 ، Φ200 میلی متر
- مارپیچ ساختار
- ماده 40 Cr نیترید کردن و رفع
2.2 قالب Bقفل کردن
- مواد آلیاژ آلومینیوم با کیفیت بالا
- تعداد 35 جفت
- نوع خنک کننده خنک کننده هوا

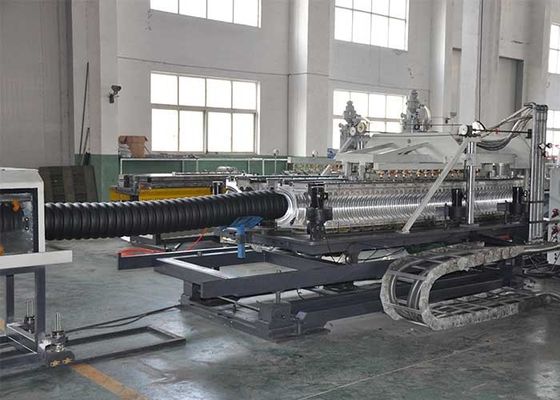

3.0 دستگاه تشکیل SBCJ-200
- طول زنجیره ماژول 4620 میلی متر
- تعداد ماژول 35 جفت (قالب آلومینیوم)
--اینورتر 1 عدد
- موتور بالا و پایین در فاز 3.7 کیلو وات
- حالت خنک کننده خنک کننده هوا
- فشار کانال های خنک کننده ماژول 1.8MPa
- ارتفاع مرکزی (میلی متر) 1050 میلی متر (قابل تنظیم)
- ماژول Φ 50 ، Φ 63 ، Φ 75 ، Φ 90 ، Φ 110 ، Φ 160 ، Φ 200 میلی متر
- سیستم خودکار - روغن کاری 1 مجموعه
- دمای آب خنک کننده 8-20
- حداکثرمصرف آب 1.5 تضمین در ساعت
- حداکثرتنظیم افقی ± 50 میلی متر
- حداکثرتنظیم راست 100 میلی متر
- وزن دستگاه 3000 کیلوگرم
4.0 دستگاه برش STG-200
- ID قطر لوله Φ50-Φ200 میلی متر
- بستن گیره "نیمی" توسط سیلندر
- پنوماتیک بستن
- برش در طول ثابت: ماشین تشکیل دهنده طول لوله را می شمارد و ترتیب برش را می دهد.
5.0 براکت واژگون
- طول 6000 میلی متر
6.0 PLC کنترل سسیستم
--کنترل دما
- پیمانکار (زیمنس)
- منوی انگلیسی
- رابط ماشین انسان 10.4 1set (زیمنس)
- سیستم نسل جدید PLC 1set (زیمنس)
صفحه لمسی ، گفتگوی انسان و ماشین
