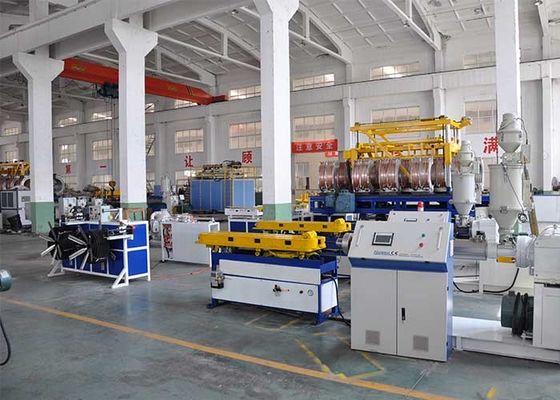

خط تولید لوله موجدار 50 میلی متری تک دیواره 63 میلی متری تک پیچ

خط تولید لوله موجدار 50 میلی متری تک دیواره 63 میلی متری تک پیچ



ویژگی



● آستین اندازه گیری از آلیاژ آلومینیوم ساخته شده است و سطح آن در برابر سایش مقاوم است.شکل موج لوله را می توان با نرم افزار خاصی محاسبه کرد و سفتی حلقه را می توان با همان وزن به دست آورد.
● آب خنک کننده در دو قسمت شکل دهی و برگشتی تزریق می شود (این گونه مدل ها در بازار هوا خنک و بدون آب هستند).
● دستگاه قالب گیری دارای ساختار ویژه ای برای کاهش موثر دررفتگی لوله (با حفاظت ثبت اختراع) است.
● دستگاه قالب‌گیری دارای ساختار ویژه‌ای است تا به طور موثری از بالا آمدن بالا جلوگیری کند و اطمینان حاصل کند که ماژول تغییر شکل نمی‌دهد (با حفاظت ثبت اختراع).



لیست خط تولید

خیر	نام و مدل		تعداد
01	اکسترودر تک پیچ SJ90x30		1 مجموعه
02	قالب ها	بلوک قالب سر قالب 50 میلی متری	7 ست
		بلوک قالب سر قالب 63 میلی متری
		بلوک قالب سر قالب 75 میلی متری
		بلوک قالب سر قالب 90 میلی متری
		بلوک قالب سر قالب 110 میلی متری
		بلوک قالب سر قالب 160 میلی متری
		بلوک قالب سر قالب 200 میلی متری
03	شکل دهی-ماشین SBCJ-200		1 مجموعه
04	دستگاه برش STG-200		1 مجموعه
05	براکت واژگون		1 مجموعه
06	سیستم کنترل PLC		1 مجموعه

اطلاعات فنی دقیق

اکسترودر 1.0 تک پیچ SJ90x30

-- پیچ بشکه سختی پیچ HV>740

--Material 38CrMoAlA سختی بشکه HV>940

-- دست زدن به نیتروژن

- عمق نیترید شدن بشکه 0.4--0.7mm

- عمق نیتریدینگ پیچ 0.3-0.6 میلی متر

-قطر پیچ 90 میلیمتر

--L:D 30︰1

گرمایش و سرمایش

--منطقه گرمایش بشکه 5 منطقه x 4.5 کیلو وات

-منطقه خنک کننده بشکه 5 ناحیه x 0.18kw

- قدرت گرمایش بشکه 23 کیلووات

رانندگی

--موتور AC 150-1500 دور در دقیقه 75kw

--مبدلفوجی

-- چرخ دنده راندن جعبه

-- مواد دنده 20CrMnTi

-- نوع چرخ دنده چرخ دنده حلزونی

-- حداکثرخروجی 260 کیلوگرم در ساعت

1.1 سیستم تغذیه خودکار

-- خشک کن خودکار 1 عدد

-- متریال خودکار لودر 1 عدد

2.0 قالب

2.1 دیه هد

--مشخصات: Φ50، Φ63، Φ75، Φ90، Φ110، Φ160، Φ200 میلی متر

-- مارپیچ ساختار قالب

-- مواد 40 Cr نیترید و کوئنچ

2.2 بلوک قالب

-- مواد آلیاژ آلومینیوم با کیفیت بالا

--تعداد 35 جفت

-- نوع خنک کننده خنک کننده با هوا

3.0 Forming-Machine SBCJ-200

- طول زنجیر ماژول 4620 میلی متر

--تعداد ماژول 35 جفت (قالب آلومینیومی)

-- اینورتر 1 عدد

-- موتور درایو فاز بالا و پایین 3.7 کیلووات

- حالت خنک کننده هوا خنک کننده

-- فشار کانال های خنک کننده ماژول 1.8MPa

-ارتفاع مرکزی (میلی متر) 1050 میلی متر (قابل تنظیم)

-- ماژول Φ 50، Φ 63، Φ 75، Φ 90، Φ 110، Φ 160، Φ 200 میلی متر

--سیستم روانکاری خودکار 1 مجموعه

-- دمای آب خنک کننده 8-20 ℃

-- حداکثرمصرف آب 1.5 سانتی متر در ساعت

-- حداکثرتنظیم افقی ± 50 میلی متر

-- حداکثرتنظیم عمودی 100 میلی متر

- وزن دستگاه 3000 کیلوگرم

4.0 دستگاه برش STG-200

--قطر لوله ID Φ50-Φ200mm

-- بستن گیره "نیم" توسط سیلندر

-- گیره پنوماتیک

- برش در طول ثابت: دستگاه فرم دهی طول لوله را می شمارد و دستور برش را می دهد.

5.0 براکت واژگون

- طول 6000 میلی متر

6.0 کنترل PLCسیستم

--کنترل دما

-- کنتاکتور (زیمنس)

-- منوی انگلیسی

- رابط ماشین انسانی 10.4 1 مجموعه (زیمنس)

--نسل جدید سیستم PLC 1 مجموعه (زیمنس)

- صفحه نمایش لمسی، گفتگوی انسان و ماشین
