دستگاه تشکیل لوله راه راه خط اکستروژن لوله راه راه تک دیوار 260 کیلوگرم در ساعت

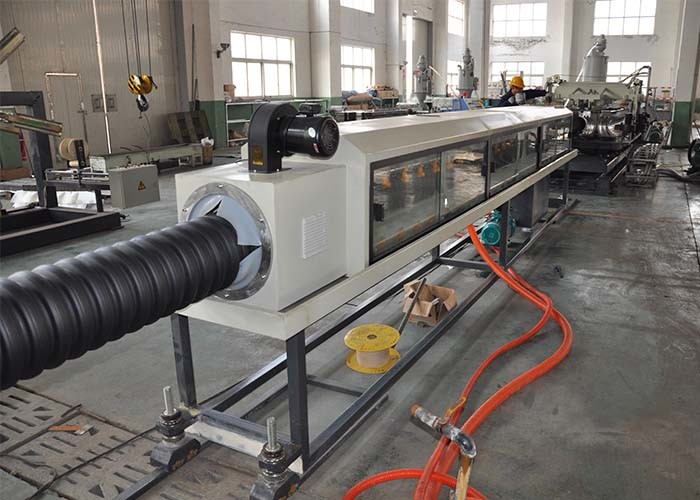

• دستگاه تشکیل لوله راه راه دارای ساختار بسته ، و ما همچنین می توانیم تشکیل خلاuum را ارائه دهیم.قالب تشکیل شده در یک تونل بسته و یکپارچه حرکت می کند.تشکیل تونل طراحی ساندویچ و خنک کردن قالب به زور با خنک کردن آب است. نوار قالب از فولاد کاربید ساخته شده است ، بنابراین در برابر خوردگی مقاوم است.

  دستگاه لوله راه راه تک جداره توسط Shandong Huasu ساخته شده است.این دنده ها را برای اجرای ماژول ها و قالب ها استفاده می کند تا بتواند خنک کننده در گردش آب و خنک کننده هوا از محصولات را درک کند ، که باعث می شود قالب با سرعت بالا ، حتی راه راه ، دیواره لوله داخلی و خارجی صاف شود.از این لوله های راه راه به ویژه در لوله های سیم کشی استفاده می شود.

  لوله راه راه تک جداره به طور گسترده ای در زمینه های سیم اتوماتیک ، لوله های برقی عبور نخ ، مدار دستگاه ، لوله های محافظ لامپ و سیم فانوس ، لوله های تهویه هوا و ماشین لباسشویی و غیره استفاده می شود.

• لیست خط تولید

• اطلاعات فنی دقیق

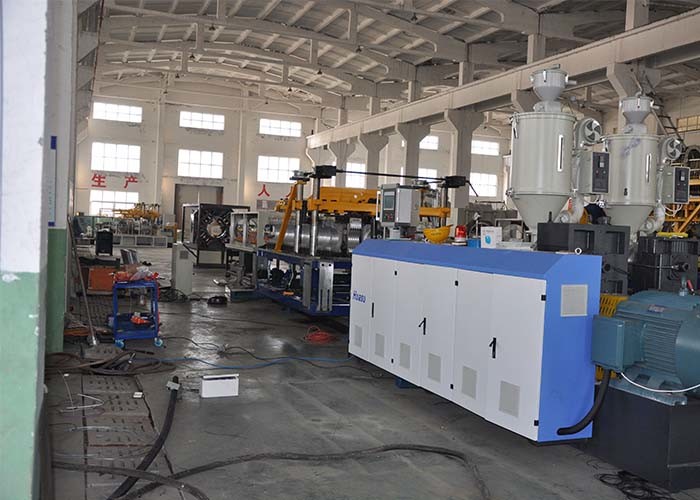

1.0 تک پیچ اکسترودر Sج90x30

- پیچ بشکه سختی پیچ HV> 740

- ماده 38CrMoAlA سختی بشکه HV> 940

- کنترل نیتریک کردن

- عمق نیتریک شدن بشکه 0.4-0.7 میلی متر

- عمق نیتریدینگ پیچ 0.3-0.6 میلی متر

- قطر پیچ 90 میلی متر

--L: D 30︰1

گرمایش و سرمایش

- منطقه گرمایش بشکه 5 منطقه x 4.5kw

- منطقه خنک کننده بشکه 5 منطقه x 0.18kw

- قدرت گرم کردن بشکه 23 کیلو وات

رانندگی

--AC موتور 150—1500 دور در دقیقه 75 کیلو وات

--مبدل فوجی

- رانندگی چرخ دنده جعبه چرخ

--Gear Material 20CrMnTi

- دنده مارپیچ نوع دنده

- حداکثرخروجی 260 کیلوگرم در ساعت

1.1 سیستم تغذیه خودکار

- خشک کن خودکار 1 عدد

- مواد خودکار لودر 1 عدد

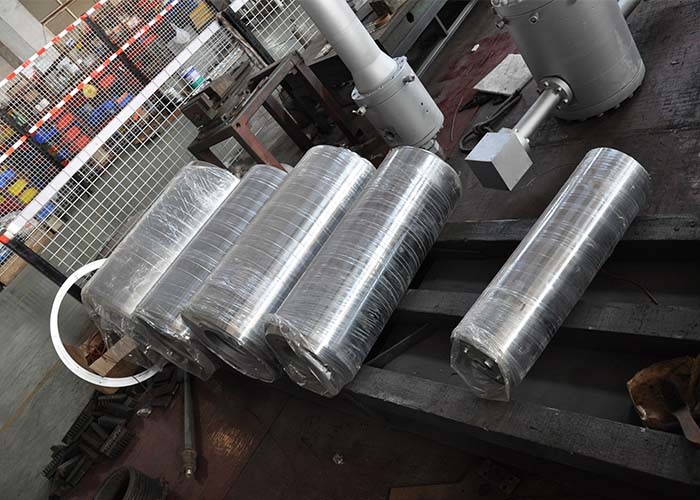

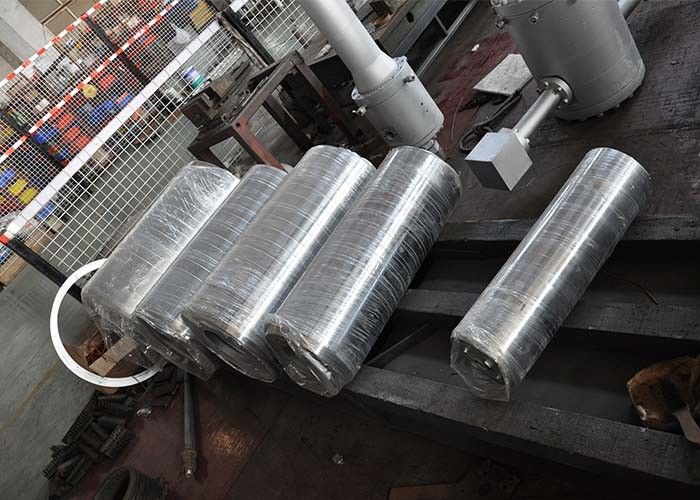

قالب 2.0

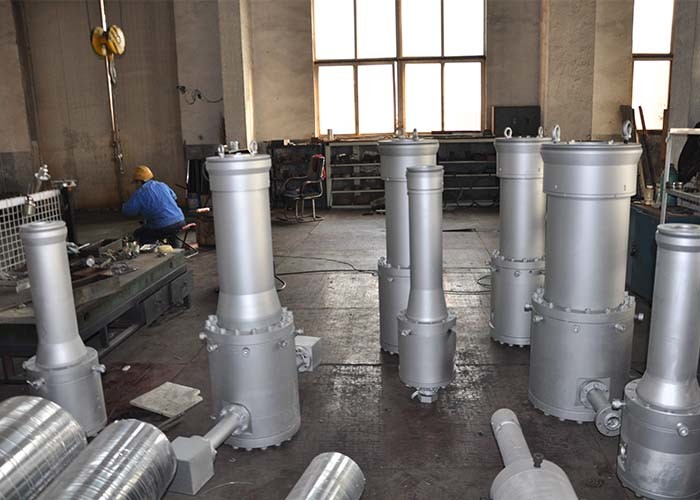

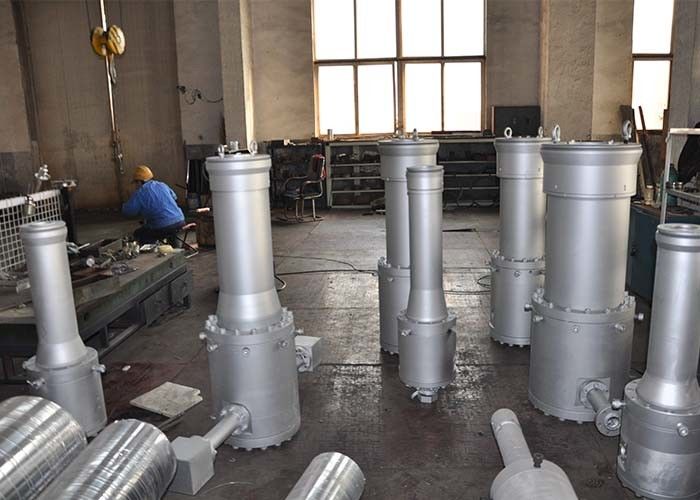

2.1 مرگ سر

- مشخصات: Φ50 ، Φ63 ، Φ75 ، Φ90 ، Φ110 ، Φ160 ، Φ200 میلی متر

- مارپیچ ساختار

- ماده 40 Cr نیترید کردن و رفع

2.2 قالب Bقفل کردن

- مواد آلیاژ آلومینیوم با کیفیت بالا

- تعداد 35 جفت

- نوع خنک کننده خنک کننده هوا

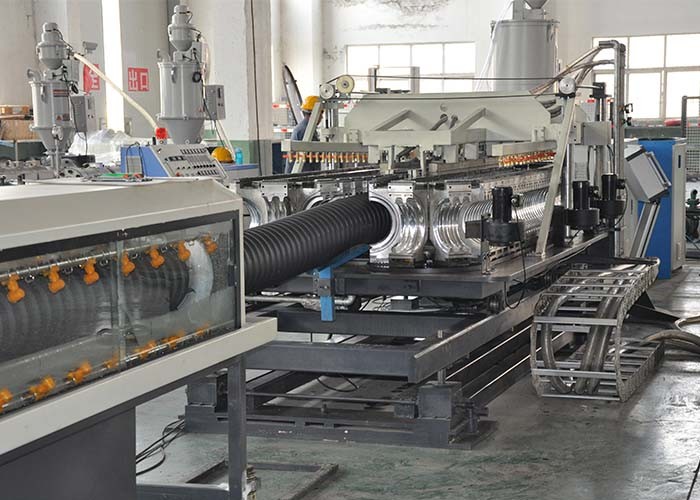

3.0 دستگاه تشکیل SBCJ-200

- طول زنجیره ماژول 4620 میلی متر

- تعداد ماژول 35 جفت (قالب آلومینیوم)

--اینورتر 1 عدد

موتور بالا و پایین در فاز 3.7 کیلو وات

- حالت خنک کننده خنک کننده هوا

- فشار کانال های خنک کننده ماژول 1.8MPa

- ارتفاع مرکزی (میلی متر) 1050 میلی متر (قابل تنظیم)

- ماژول Φ 50 ، Φ 63 ، Φ 75 ، Φ 90 ، Φ 110 ، Φ 160 ، Φ 200 میلی متر

- سیستم خودکار - روغن کاری 1 مجموعه

- دمای آب خنک کننده 8-20

- حداکثرمصرف آب 1.5 تضمین در ساعت

- حداکثرتنظیم افقی ± 50 میلی متر

- حداکثرتنظیم راست 100 میلی متر

- وزن دستگاه 3000 کیلوگرم

4.0 دستگاه برش STG-200

- ID قطر لوله Φ50-Φ200 میلی متر

- بستن گیره "نیمی" توسط سیلندر

- پنوماتیک بستن

- برش در طول ثابت: دستگاه تشکیل دهنده طول لوله را شمرده و ترتیب برش را می دهد.

5.0 براکت واژگون

- طول 6000 میلی متر

6.0 PLC کنترل Sسیستم

--کنترل دما

- پیمانکار (زیمنس)

- منوی انگلیسی

- رابط ماشین انسان 10.4 1set (زیمنس)

- سیستم نسل جدید PLC 1set (زیمنس)

صفحه لمسی ، گفتگوی انسان و ماشین
