ماشین آلات تولید لوله ساده پلاستیک مارک Huasu SRQG 400 ساخت لوله های توزیع آب و گاز

پیکربندی تجهیزات

کاربرد:

خط اکستروژن لوله PE ، PP مخصوص لوله های مورد استفاده در تأمین لوله آب خانه و صنعت ، حمل و نقل هوای فشرده است.

مزایای:

اثر خوب پلاستیک سازی ، حداکثر 20 متر در دقیقه لوله های قطر کوچک.

واحد حامل پایدار ، برای اطمینان از لوله های با کیفیت بالا.

کنترل ویژه PLC ، با تولید پایدار.

اکستروژن با سرعت بالا.

تک پیچ اکسترودر SJ 90 /33

سختی پیچ پیچ HV> 740

ماده 38CrMoAlA دست زدن به نیترات

سختی بشکه HV> 940 بشکه

ماده 38CrMoAlA دست زدن به نیترات

عمق نیتریدینگ بشکه 0.4-0-0.7 میلی متر

عمق نیتریدینگ پیچ 0.3-0.6 میلی متر

قطر پیچ 90 میلی متر

L: D 33: 1

گرمایش و سرمایش

منطقه گرمایش بشکه 6 منطقه × 4.6 کیلو وات

فن بشکه خنک کننده 6 ناحیه × 0.25 کیلو وات

قدرت گرمایش بشکه 27.6 کیلو وات

دمنده تایوان ساخته شده فن SIROCCO

بخاری سرامیکی بخاری ، داخل آن با شیار هوا ، پوشش فولاد ضد زنگ

رانندگی

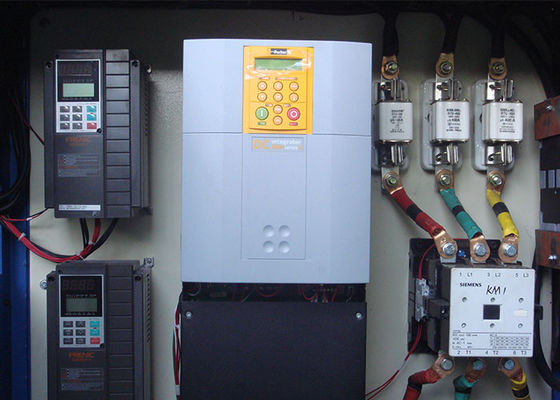

موتور DC 132kw

مبدل ABB

بیش از بارگیری و محافظت از فاز تمایل مدار

گیربکس سطح دنده سخت ، چرخ مورب

نیترید کردن و درمان خاموش کننده ،

سیستم خنک کننده آب ، کم صدا

مواد دنده ای 20CrMnTi

حداکثر خروجی 300-450 کیلوگرم در ساعت

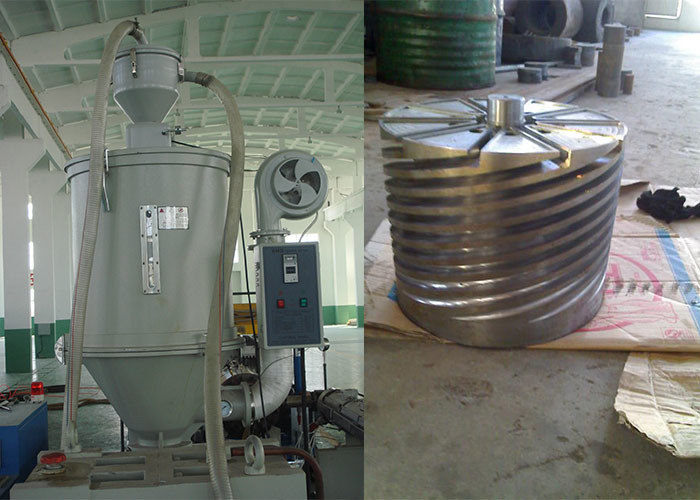

1.1 سیستم تغذیه خودکار مواد

خشک کن خودکار 1 عدد

بارگذاری خودکار مواد 1 عدد

اکسترودر تک پیچ SJ 30/25

سختی پیچ پیچ HV> 740

ماده 38CrMoAlA دست زدن به نیترات

سختی بشکه HV> 940 بشکه

ماده 38CrMoAlA دست زدن به نیترات

عمق نیتریدینگ بشکه 0.4-0-0.7 میلی متر

عمق نیتریدینگ پیچ 0.3-0.6 میلی متر

قطر پیچ 30 میلی متر

گرم کردن

منطقه گرمایش بشکه 3 منطقه × 1 کیلو وات

رانندگی

قدرت موتور 1.5 کیلو وات

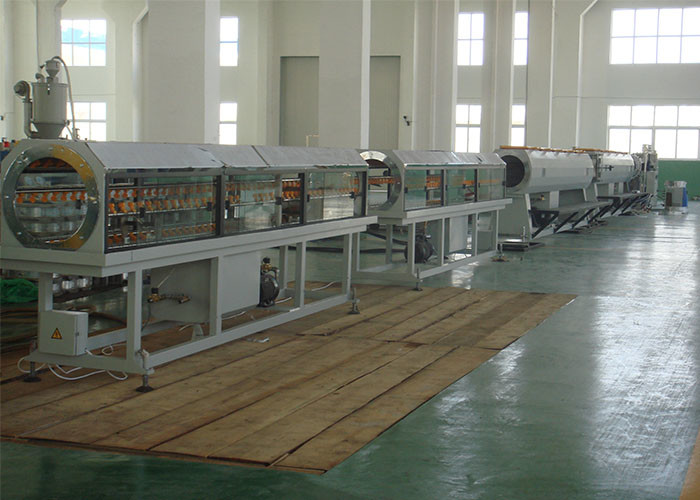

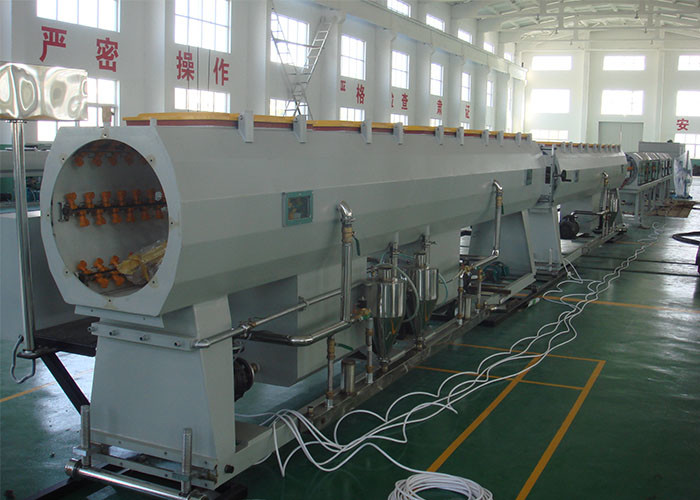

مواد اولیه + دسته اصلی → مخلوط کردن feeding تغذیه خلاuum dry خشکی مواد screw اکسترودر تک پیچ mold قالب قالب اکستروژن سبد → کالیبراتور tank مخزن کالیبراسیون خلا→ اسپری tank مخزن آب خنک کننده اسپری ul کشش تسمه → اکسترودر چسب تک پیچ → پیچ پیچ → غلتک سیم پیچ تشکیل co کولر آبی ra قفسه لوله → بازرسی و بسته بندی محصول نهایی
