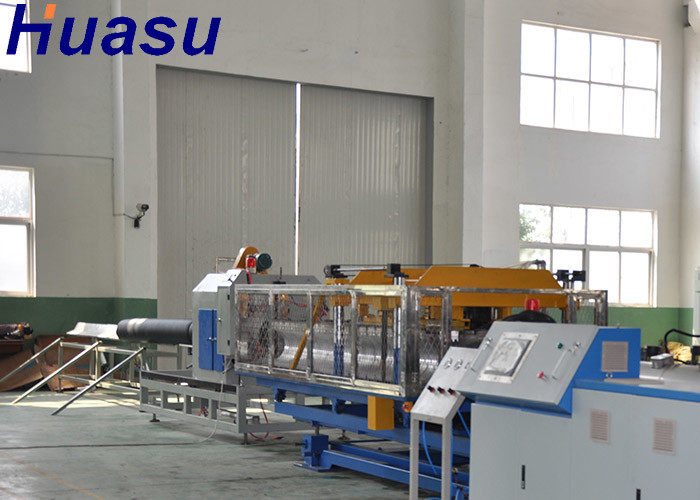

فن اکسترودر لوله خنک کننده Hdpe خط اکستروژن لوله DWC

خط اکستروژن لوله موجدار دو جداره فن خنک کننده

دستگاه اکستروژن لوله راه راه می تواند لوله های راه راه 9 تا 1200 میلی متر OD/ID را تولید کند که به طور گسترده ای به عنوان پوشش محافظ کابل ، لوله انتقال پزشکی (لوله راه راه اندازه کوچک) استفاده می شود.انتقال گاز ، انتقال آب (لوله راه راه بزرگ) و غیره

دستگاه لوله راه راه شامل موارد زیر است:

1. اکسترودر
با توجه به مواد مختلف ، می توان از اکسترودر مخروطی دو پیچ برای مواد PVC ، اکسترودر تک پیچ برای مواد PE/PP استفاده کرد.

همچنین مدل اکسترودر با توجه به اندازه لوله و طراحی قالب انتخاب کنید.به عنوان مثال ، لوله راه راه PE 9mm تا 25mm ، برای طراحی با سرعت بالا اکسترودر SJ65/30 یا اکسترودر تک پیچ SJ55/30 را برای طراحی با سرعت معمولی انتخاب کنید.

و اکسترودر QTY با توجه به طراحی لوله انتخاب کنید ، لوله های موج دار تک جداره از یک دستگاه اکسترودر استفاده می کنند ، لوله راه راه دو جداره به 2 دستگاه اکسترودر نیاز دارد.مانند دستگاه تولید لوله های راه راه PE 160mm تک دیواری ، اکسترودر تک پیچ SJ75/33 ، نوع اکسترودر تک پیچ SJ75/33 + اکسترودر تک پیچ SJ65/33 را انتخاب کنید.و همچنین اکسترودر دو پیچ مخروطی SJZ45/90 برای اکستروژن کوچک لوله های راه راه PVC کوچک.

با توجه به نیاز مشتری ، اکسترودر ما می تواند توسط SIEMENS PLC ، با SMATAC HMI کنترل تولید شود.

2 ، قالب اکستروژن لوله + قالب تشکیل لوله راه راه
قالبهای اکستروژن لوله عملکرد مشابهی با قالبهای معمولی لوله دیواری جامد دارند و پلاستیک متل را به شکل گرد در می آورند و ضخامت دیواره نازک تر از لوله دیوار جامد است.
اما تفاوت آن به این دلیل است که ضخامت دیواره بسیار نازک است ، بنابراین هنگام ورق شدن در قالب ، با هوا دمیده می شود ، در صورت تغییر شکل و اندازه بسیار بد.این بخش کنترل دشوار است ، اما یک قطعه کیک برای مهندس با تجربه ما است.

لوله های راه راه معمولاً از آلومینیوم/آلیاژ آلومینیوم ساخته می شوند ، با توجه به اندازه لوله و نوع دستگاه شکل دهی ، دارای طراحی متفاوتی برای تنظیم روی دستگاه شکل دهی ، همچنین نوع خنک کننده متفاوت با توجه به طراحی سرعت خط است.سرعت تولید سرعت عادی ، خنک کننده فن ، سرعت تولید با سرعت بالا ، خنک کننده آب.

قالب قالب طراحی شده ما می تواند باعث ایجاد زنگ خطی شود ، که برای اتصال لوله م moreثرتر است.

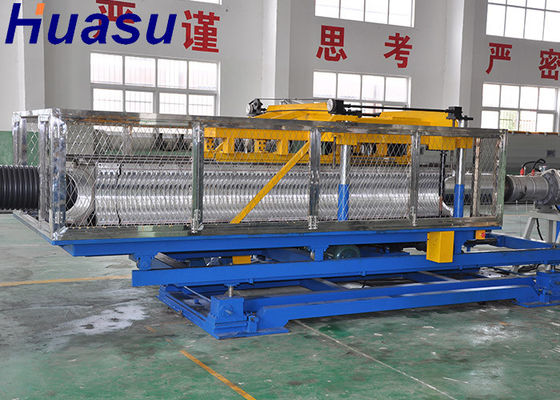

3 ، ماشین تشکیل
دستگاه شکل دهی که برای تنظیم قالب مورد استفاده قرار می گیرد و باعث می شود قالب قالب به طور مداوم کار کند.

4 ، دستگاه برش + دستگاه جمع کننده یا سیم پیچ
معمولاً برای لوله های کوچک (9 میلی متر تا 110 میلی متر) مجهز به دستگاه سیم پیچ ، سیم پیچ تک دیسک ، سیم پیچ دو دیسک ، هر دو خوب است.برای سرعت بالا پیشنهاد کنید که دیسکر دوبل شود.
همچنین مانند لوله 75 میلی متری ، 90 میلی متری ، 110 میلی متری در طول کوتاه مانند 9 متر ، 6 متر و غیره برش داده می شود ، سپس با دستگاه برش + پشته ، به دلیل اینکه فرکانس برش بیشتر از نوع سیم پیچ است ، نیاز به برش دارد.
